余熱鍋爐在電石爐系統中的應用
本文充分介紹了余熱鍋爐在電石爐系統中的應用，電石爐系統中的工藝如下：
電石爐-----一二級熱管余熱鍋爐------布袋除塵器------電石爐爐氣總管。

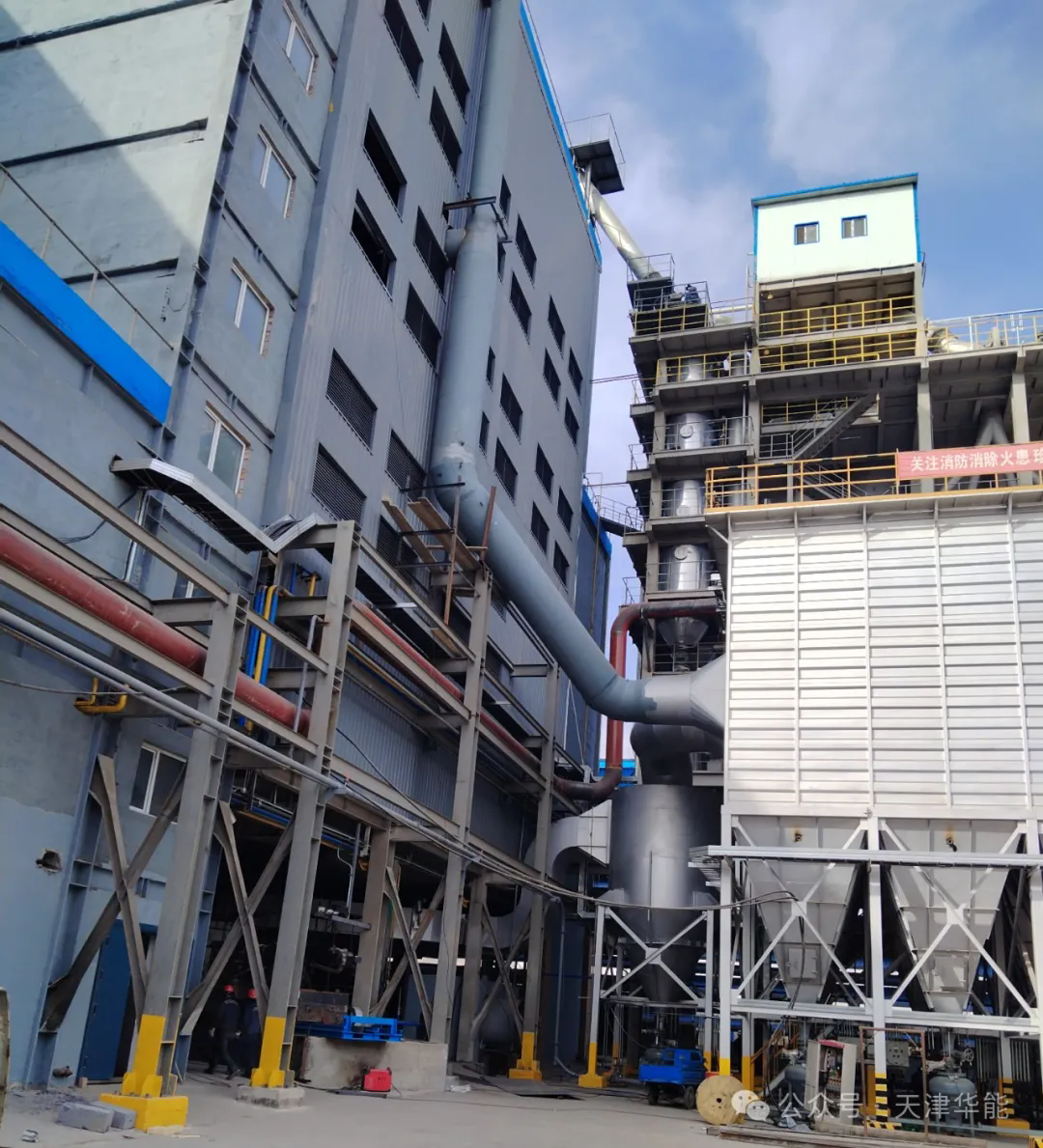

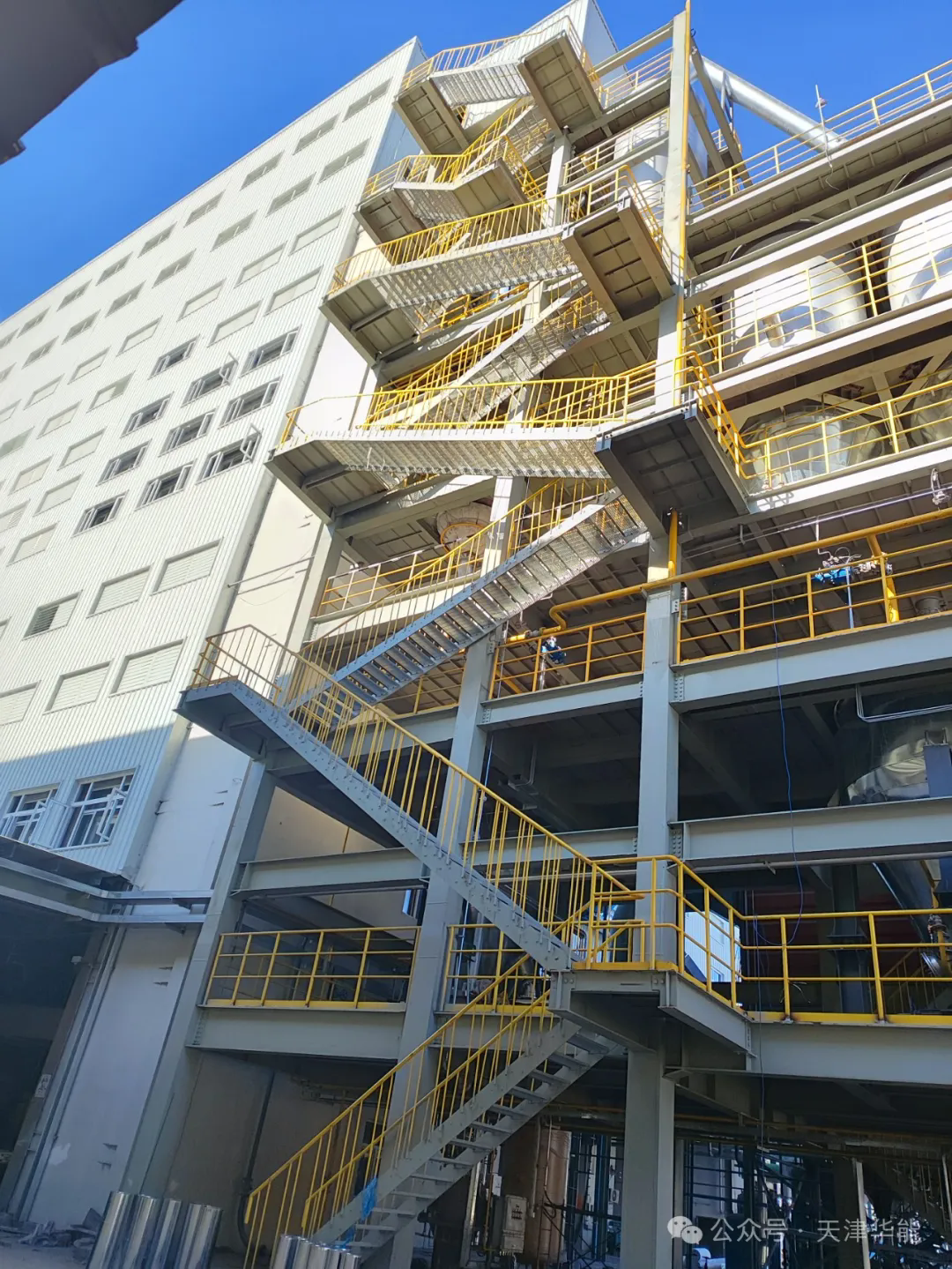

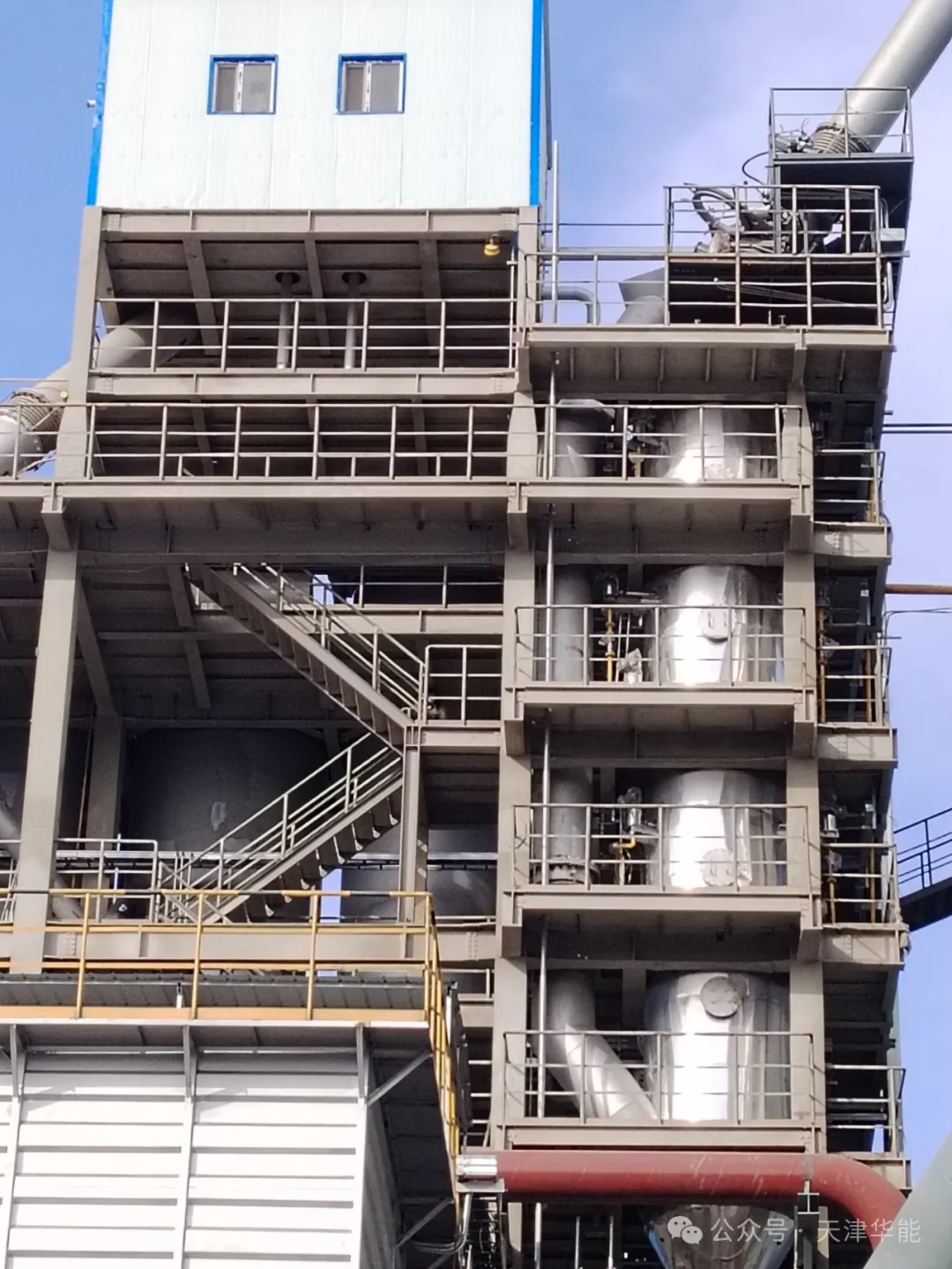

我公司與某重工公司簽訂的熱管余熱鍋爐，應用于烏海市某新建化工廠電石冶煉項目。
.png)
一、設備運行工藝簡述
1.本裝置布置在電石爐煙道前部，電石爐爐氣 (500-800℃) 通 過水冷煙道、 一 、 二級熱管余熱回收換熱器將溫度降至260-280℃,后經過一級重力沉降器或旁通，將電石爐爐氣中的粉塵和部分焦油進一步去除，以達到降溫的目的，?電石爐爐氣再經過粗氣風機送入沉降器進行過濾， 凈氣中粉塵含量控制在 20mg/Nm3以下， 將系統的進布袋前爐氣溫度控制在≤250℃以下。.webp.png)

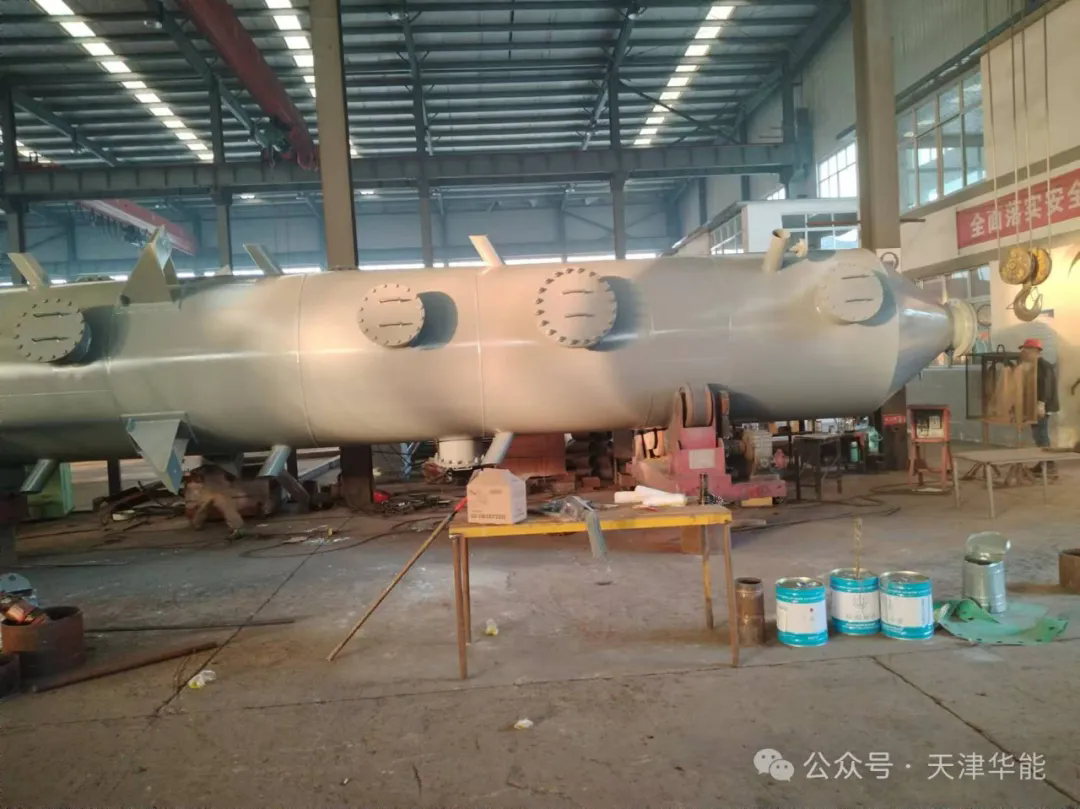

2.熱管式余熱回收器立式圓筒結構，通過熱管使煙氣與水完成熱量傳遞，將軟水加熱，在蒸汽聚集器內分離，產生蒸汽。該結構形式不易積灰。 .webp(1).png)
二、設備優點
1、設備耐低溫酸露點腐蝕，表面光滑可減緩積灰。
2、使用壽命長：一是本設備由數千根熱管組成，熱管為單管作業，有一根或部分熱管損壞，兩側流體不混浠；二是熱管單點固定，避免由熱脹冷縮造成的疲勞應力破損；三是采用鎳基釬焊翅片管技術大大提高了設備耐沖刷、耐低溫露點腐蝕能力。
3、由于熱管傳熱機理決定即便單根熱管損壞也不存在兩種介質混淆現象，從而為連續生產提供了保證。
4、在結構上，熱管上部加裝了防沖刷護板，減緩了粉塵對熱管的沖刷；并在外筒體上設置人孔和檢查孔方便檢查維護。
5、耐腐蝕性能好，熱管與列管換熱器相比較，熱管是間接傳熱，因此可以調節熱管冷熱兩端的面積，壁開露點溫度，而列管換熱器列管泡在水里，管壁溫度接管于水的溫度，很容易產生腐蝕問題。
綜上所述，余熱鍋爐應用在電石爐系統中，設備運行穩定，維護成本低，既環保又節能，為企業創造更大經濟效益。
